Camunda调用子流程（Call Activity）

概述

官方文档在这一章的描述中经常会用到的术语是MainProcess和SubProcess，或者Calling Process和Called Process，我就简单的用“父流程”和“子流程”来代替了，并不严谨，提前知会一下。

BPMN 2.0中有2种类型的子流程，分别是SubProcess（bpmn:subProcess）和Call Activity（bpmn:callActivity）。

从概念的角度来看，当流程执行到达这二种活动时（严格的讲，子流程可以细分为：Embedded SubProcess, Call Activity, Event SubProcess和Transactional SubProcess），两者都会调用子流程。但是BPMN2.0还是对这二个概念进行了区别，不同之处在于Call Activity引用的是流程定义外部的流程，而SubProcess则嵌入在原始流程定义内。

Call Activity的主要使用场景是从其他流程定义中去调用另外一个流程，这可以让一些常用的流程定义得到复用，比如结账流程通常就是可以被别的流程调用的。可以类比成函数调用另外一个工具函数。目的是实现流程的模块化（Modularization）和重用（reuse）。

当流程执行到达Call Activity时，将创建一个新的子流程的流程实例，该实例用于执行子流程，这样就实现了原来主流程实例和新创建的子流程实例并行执行。主流程实例会等着子流程完全结束，然后再继续执行原来流程的后续环节。

在BPMN 2.0中Call Activity的符号是一个加粗的圆角矩形：

这个符号很容易跟那个折叠的嵌入式子流程弄混，区别是Call Activity的边框要更厚一些：

从BPMN XML的角度来看，callActivity元素通过一个必填的calledElement属性，去引用需要调用的流程定义。也就是Camunda Modeler中的流程id:

注意：子流程的流程定义是在运行时才进行解析的。这意味着如果有需要的话，子流程可以独立于主流程单独进行部署。而不用纠结谁先谁后。

调用绑定

Call Activity通过指定它的calledElement属性为流程定义名称，这样就可以引用到要调用的子流程，当只设置这个calledElement属性时，默认会调用引用到的那个流程的最新版本流程定义。

1
2
3

<bpmn:callActivity id="Activity_1vykv71" name="HR环节" calledElement="HR" camunda:calledElementTenantId="demo">
    ...
</bpmn:callActivity>

为了调用其它版本的子流程，可以通过定义指定Call Activity的以下可选属性：calledElementBinding, calledElementVersion, calledElementVersionTag。

CalledElementBinding属性有以下4个属性值：

latest

始终调用最新版的流程定义（如果未定义calledElementBinding属性，这也是Call Activity的默认行为）。
deployment

如果被调用的流程定义与调用的流程定义属于同一部署（也就是说一个deployment中同时存在调用流程和被调用流程），则使用deployment的版本。
version

调用一个固定版本的流程定义，在这种场景下（即：calledElementBinding="version"），calledElementVersion属性就是必填的。这个属性就是想要调用流程定义的版本号，这个属性的值可以直接“写死”在BPMN XML中或者是通过一个表达式（custom extensions）来返回。
1
2
// calledElementVersion值类型
java.lang.Integer or org.camunda.bpm.engine.delegate.Expression
versionTag

调用一个固定版本标签的流程定义，在这种场景下（即：calledElementBinding="versionTag"），calledElementVersionTag属性就是必填的。这个属性就是想要调用流程定义的版本号标签，这个属性的值可以直接“写死”在BPMN XML中或者是通过一个表达式（custom extensions）来返回。
1
2
// calledElementVersionTag值类型
java.lang.String or org.camunda.bpm.engine.delegate.Expression

多租户考虑

默认租户解析

默认情况下，用父流程定义的租户ID去解析子流程定义。

如果父流程定义没有配置租户ID，那么子流程使用给定的Key、binding以及没有租户ID（tenantId = null）去解析流程定义。
如果父流程定义配置了租户ID，那么子流程使用给定的Key、binding以及和父流程相同的租户ID去解析流程定义。

注意：在默认行为中，父流程实例的租户ID并不在考虑之内。

显式租户解析

在某些情况下，覆盖默认行为并明确指定租户ID可能会很有用。

callActivity元素的calledElementTenantId属性可以明确的指定租户ID：

1
2
3

 <bpmn:callActivity id="Activity_1vykv71" name="HR环节" calledElement="HR" camunda:calledElementBinding="versionTag" camunda:calledElementVersionTag="xxx" camunda:calledElementTenantId="demo">
   ... ...
</bpmn:callActivity>

如果在设计时不知道租户ID，则也可以使用表达式：

1
2
3

<callActivity id="callSubProcess" calledElement="checkCreditProcess"
  camunda:calledElementTenantId="${ myBean.calculateTenantId(variable) }">
</callActivity>

表达式（expression）也允许使用父流程实例的租户ID，而不是使用父流程定义的租户ID：

1
2
3

<callActivity id="callSubProcess" calledElement="checkCreditProcess"
  camunda:calledElementTenantId="${ execution.tenantId }">
</callActivity>

传递变量

可以将父流程的流程变量传递给子流程，反之亦然。这些变量数据在启动时被复制到子流程中，然后在子流程结束时再复制回主流程。

父流程传递给子流程

选中Call Activity组件之后，在属性面板中切换到Variables标签，点击In Mapping区域右上角的小加号，添加一条记录。

Type选择Source。
Source输入框中输入父流程的一个变量名称，比如：ageInMainProcess。
Target输入框中输入当父流程的变量被复制到子流程后，子流程要用哪个名字的变量来承接，比如：ageInSubProcess。

BPMN XML：

<bpmn:callActivity id="Activity_1vykv71" name="HR环节" calledElement="HR" camunda:calledElementTenantId="demo">
      <bpmn:extensionElements>
        <camunda:in source="nameInMainProcess" target="nameInSubProcess" />
        <camunda:in source="ageInMainProcess" target="ageInSubProcess" />
      </bpmn:extensionElements>
      ... ...
</bpmn:callActivity>

启动父流程：

父流程变量：

子流程变量：

更近一步，也可以配置将所有流程变量都传递到子流程，这样就不用逐个设置需要传递的变量名称了。选中Call Activity组件之后，在属性面板中切换到Variables标签，点击In Mapping区域右上角的小加号，添加一条记录。记录中Type选择all：

BPMN XML：

<bpmn:callActivity id="Activity_1vme4hv" name="IT环节" calledElement="StaffEnrollment_IT" camunda:calledElementTenantId="demo">
      <bpmn:extensionElements>
        <camunda:in variables="all" />
      </bpmn:extensionElements>
      ... ...
</bpmn:callActivity>

子流程传递给父流程

选中Call Activity组件之后，在属性面板中切换到Variables标签，点击Out Mapping区域右上角的小加号，添加一条记录。

Type选择Source。
Source输入框中输入子流程的一个变量名称，比如：bomInSubProcess。
Target输入框中输入当子流程的变量被复制回父流程后，要用哪个名字的变量来承接，比如：bomInSuperProcess。

BPMN XML：

<bpmn:callActivity id="Activity_1vykv71" name="HR环节" calledElement="StaffEnrollment_HR" camunda:calledElementTenantId="demo">
      <bpmn:extensionElements>
        <camunda:out source="bomInSubProcess" target="bomInSuperProcess" />
      </bpmn:extensionElements>
      ... ...
    </bpmn:callActivity>

启动父流程：

父流程变量：

子流程变量：

为子流程添加一个变量（这个变量值会复制回主流程）：

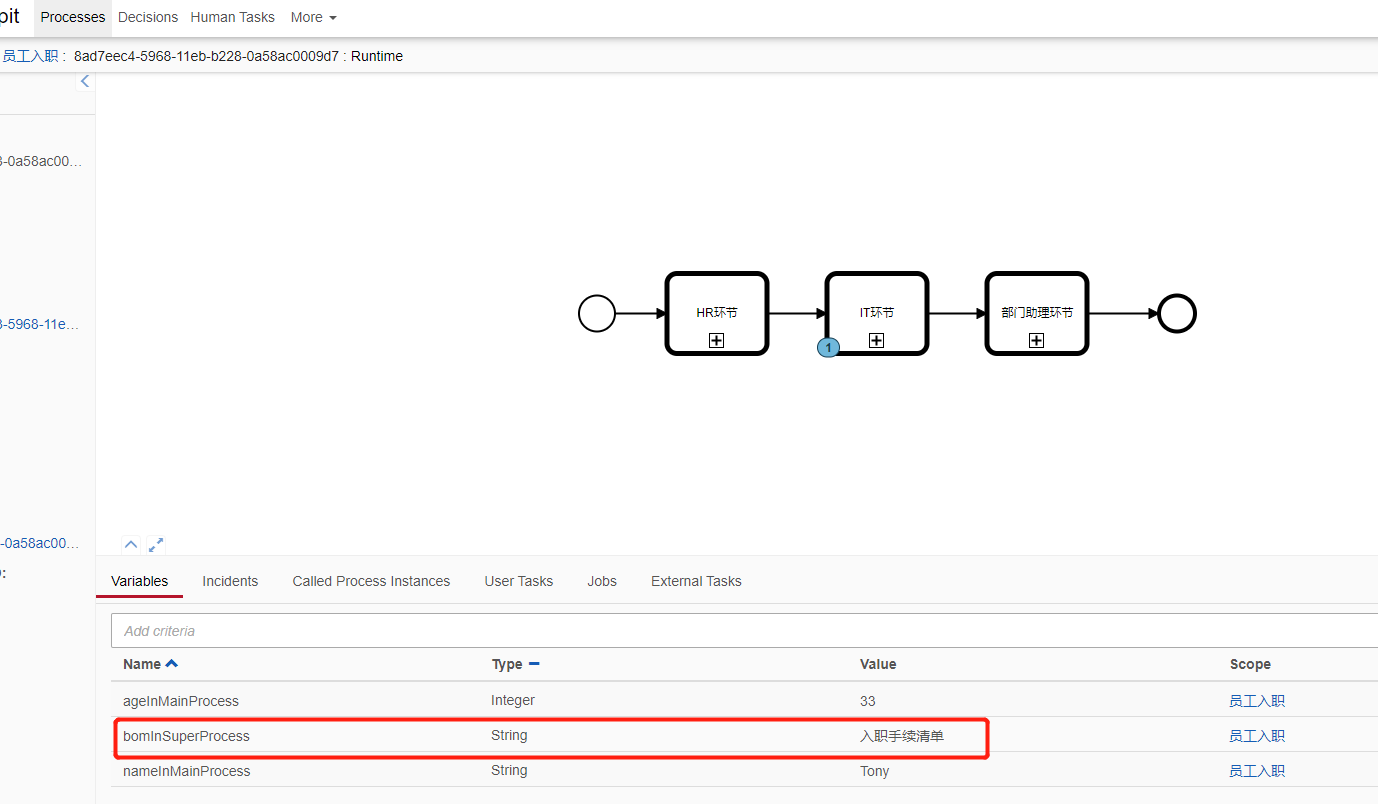

子流程结束后，查看父流程的变量：

更近一步，也可以配置将所有流程变量都传递回给父流程，这样就不用逐个设置需要传递的变量名称了。选中Call Activity组件之后，在属性面板中切换到Variables标签，点击Out Mapping区域右上角的小加号，添加一条记录。记录中Type选择all：

BPMN XML：

<bpmn:callActivity id="Activity_1vme4hv" name="IT环节" calledElement="StaffEnrollment_IT" camunda:calledElementTenantId="demo">
      <bpmn:extensionElements>
        <camunda:out variables="all" />
      </bpmn:extensionElements>
      ... ...
</bpmn:callActivity>

表达式

也可以在输入/输出变量这里，使用表达式来进行设置：

<callActivity id="callSubProcess" calledElement="checkCreditProcess" >
  <extensionElements>
    <camunda:in sourceExpression="${x+5}" target="y" />
    <camunda:out sourceExpression="${y+5}" target="z" />
  </extensionElements>
</callActivity>

因此，最终z = y + 5 = x + 5 + 5成立。

BPMN Error事件的变量输出

当子流程实例抛出的BPMN错误事件在父流程实例中被捕获时，输出变量映射也会被执行。

根据BPMN的建模不同，要求当错误被传播的时候，输出参数要容许子流程的变量有null值存在。

组合输入/输出参数功能

Call Activity的变量传递功能也可以与输入/输出参数功能（Input/Output parameters）组合起来使用。这样可以更加灵活地将变量映射到子流程中去。

注意：为了只映射声明在inputOutput中的变量，可以使用local属性。

设置local="true"意味着将执行Call Activity的所有局部变量映射到子流程的流程实例中。这些正是定义为Input Parameters的变量（配置在Input parameter中的变量的作用域都是local范围的）。

选中Call Activity组件之后，在属性面板中切换到Input/Output标签，点击Input Parameters区域右上角的小加号，添加一条记录。

Name输入一个参数名称，比如：var1。
Type选择Script。
Script Format输入框中脚本语言的名称，比如：groovy。
Sciprt Type选择Inline Script。
Script输入域中输入一段脚本内容，用来操作变量或者参数，比如：sum = a + b + c。

再将属性面板的Tab中切换到Variables，点击In Mapping区域右上角的小加号，添加一条记录。记录中Type选择all，并勾选最下面的Local复选框：

BPMN XML：

<bpmn:callActivity id="Activity_0j1gipz" name="部门助理环节" calledElement="StaffEnrollment_DeptAssistant" camunda:calledElementTenantId="demo">
      <bpmn:extensionElements>
        <!-- 输入的参数 -->
        <camunda:inputOutput>
          <camunda:inputParameter name="var1">
            <camunda:script scriptFormat="groovy">sum = a + b + c</camunda:script>
          </camunda:inputParameter>

          <camunda:inputParameter name="var2" />
        </camunda:inputOutput>

        <!-- 映射给子流程的变量：设置local=true，表示只将Local类型的变量传递给子流程 -->
        <camunda:in local="true" variables="all" />
      </bpmn:extensionElements>
      ... ...
</bpmn:callActivity>

最终子流程可以看到的变量：

Name	Type	Value	Scope
var1	Integer	6	员工入职_部门助理环节
var2	String		员工入职_部门助理环节

一样的道理，对于输出参数也可以这样做：

<callActivity id="callSubProcess" calledElement="checkCreditProcess" >
  <extensionElements>
    <!-- Input/Output parameters -->
    <camunda:inputOutput>
      <camunda:outputParameter name="var1">
        <camunda:script scriptFormat="groovy">sum = a + b + c</camunda:script>
      </camunda:outputParameter>
      <camunda:outputParameter name="var2"></camunda:outputParameter>
    </camunda:inputOutput>

    <!-- Mapping from called instance -->
    <camunda:out variables="all" local="true" />
  </extensionElements>
</callActivity>

当子流程实例结束之后，由于将camunda:out元素的local属性设置为了true，正在执行的子流程中的所有变量都会被映射到Local变量中。

这些变量可以使用Output Parameter Mapping功能再映射到流程实例中。Call Activity结束后，所有未经camunda:outputParameter元素声明的变量都不再可用。

变量映射委托

输入/输出变量的映射也可以被委托（官方文档中所说的委托，我理解为就是把一部分要实现或者需要自定义的功能，交给用户自己的代码来实现，交给别人来实现也就是所谓的“委托”）。这意味着可以通过Java代码来实现输入/输出变量。为了实现这样的功能，必须实现DelegateVariableMapping接口。

public class DelegatedVarMapping implements DelegateVariableMapping {

  @Override
  public void mapInputVariables(DelegateExecution execution, VariableMap variables) {
    variables.putValue("inputVar", "inValue");
  }

  @Override
  public void mapOutputVariables(DelegateExecution execution, VariableScope subInstance) {
    execution.setVariable("outputVar", "outValue");
  }
}

我们可以通过如下2种委托方案实现变量映射：

引用方式（Reference）

设置Camunda的扩展属性variableMappingClass，指定这个属性的值为一个实现了DelegateVariableMapping接口的类的全限定类名。

首先选中Call Activity，切换到General标签，在Delegate Variable Mapping下拉菜单中选择variableMappingClass，然后在下面的Class输入框中填写全限定类名称：

BPMN XML：

1
2
3

<bpmn:callActivity id="Activity_1vykv71" name="HR环节" calledElement="StaffEnrollment_HR" camunda:calledElementTenantId="demo" camunda:variableMappingClass="me.ningyu.itsm.DelegatedVarMapping">
      ... ...
</bpmn:callActivity>

表达式方式（Expression）

设置Camunda的扩展属性variableMappingDelegateExpression，指定这个属性的值为一个表达式。这里允许指定一个表达式，该表达式可以解析为实现DelegateVariableMapping接口的对象。

首先选中Call Activity，切换到General标签，在Delegate Variable Mapping下拉菜单中选variableMappingDelegateExpression，然后在下面的Delegate Expression输入框中填入表达式语句：

BPMN XML：

1
2
3

<bpmn:callActivity id="Activity_1vykv71" name="HR环节" calledElement="StaffEnrollment_HR" camunda:calledElementTenantId="demo" camunda:variableMappingDelegateExpression="${expr}">
      ... ...
</bpmn:callActivity>

传递BusinessKey

父流程可以传递BusinessKey给子流程。当子流程启动的时候BusinessKey被复制到子流程中去。

注意你无法将BusinessKey返回还给父流程，因为BusinessKey是不可更改的。

首先选中Call Activity，切换到General标签，勾选中Business Key，然后会在下方出现一个输入框，输入框中有默认值#{execution.processBusinessKey}，表示传递父流程实例的BusinessKey作为子流程实例的BusinessKey，你可以直接使用这个默认值，或者手动修改输入框中的值。

注意事项

Source和Target输入框中输入的变量名，可以相同，也可以不同。
如果勾选了In Mapping区域条目下面的Local复选框，那么Target输入框中定义的变量名会出现在子流程中，但是值不会由父流程复制给子流程（即，Type为Null，Value为空）。
如果勾选了Out Mapping区域，条目下面的Local复选框，那么Target输入框中定义的变量名不会出现在主流程中。
默认情况下，在out元素（camunda:out）中声明的变量，会被设置在尽可能的最高的变量范围内。
在子流程的流程实例的上下文中计算源表达式。这意味着，在父流程定义和子流程定义属于不同的应用程序的情况下，上下文环境（像Java classes, Spring 或 CDI beans）是从属于子流程定义的程序解析出来的。
BPMN 1.2中嵌入式的子流程和可重用的子流程都是使用的subProcess元素，用一个属性进行区别。到了BPMN 2.0将这两类子流程分成了2个不同的元素：subProcess和callActivity。
嵌入式子流程不能包含泳池和泳道，但是嵌入式子流程可以放在父流程的泳池或泳道之中。

备忘

设置变量为任务的局部变量方法：

curl --location --request PUT 'http://11.11.176.126:48086/engine-rest/task/c2f6d18f-596b-11eb-b228-0a58ac0009d7/localVariables/bomInSubProcess' \
--header 'Content-Type: application/json' \
--data-raw '{"value" : "入职手续清单", "type": "String"}
'

声明在inputOutput标签页中的参数，它们的作用域只在当前的活动/任务，我们可以这样验证：
1. 选中Call Activity
2. 先切换到Variables标签页，在In Mapping中添加一个Type为All的映射类型，注意先不要勾选Local。
3. 再切换到Input/Output标签页，在Input Parameters添加二个输入参数：

  变量1
  - Name: var1
  - Type: Script
  - Script Format: groovy
  - Script Type: Inline Script
  - Script: sum = a + b + c
  变量2
  - Name: var2
  - Type: Text
  - Value: Test
4. 然后在Camunda TaskList中通过“Start Process”发起一个流程实例，添加三个流程实例变量：

  变量1
  - Name: a
  - Type: Integer
  - Value : 1
  变量2
  - Name: b
  - Type: Integer
  - Value : 2
  变量3
  - Name: c
  - Type: Integer
  - Value : 3
5. 登陆到Camunda Cockpit，在流程实例的详情中可以查看到5个变量：

  Name Type Value Scope

  a Integer 1 员工入职

  b Integer 2 员工入职

  c Integer 3 员工入职

  var1 Integer 6 HR环节

  var2 String Test HR环节
6. 从Camunda Cockpit的Called Process Instances标签进入到子流程详情中，可以发现上述的5个变量全都被映射到了子流程中。
7. 回到Camunda Modeler中，切换到Variables标签页，在In Mapping中添加一个Type为All的映射类型，这次勾选Local，重新部署流程。
8. 参照上面的方法再次发起一个流程实例，添加同样的变量，登陆到Camunda Cockpit，在子流程的流程实例的详情中只可以查看到2个变量：

  Name Type Value Scope

  var1 Integer 6 员工入职_HR环节

  var2 String Test 员工入职_HR环节
