使用Camunda HTTP Connector发送HTTP请求

配置

添加一个ServiceTask，在General面板中implementation的下拉菜单中选择Conector：

image-20201230222425146

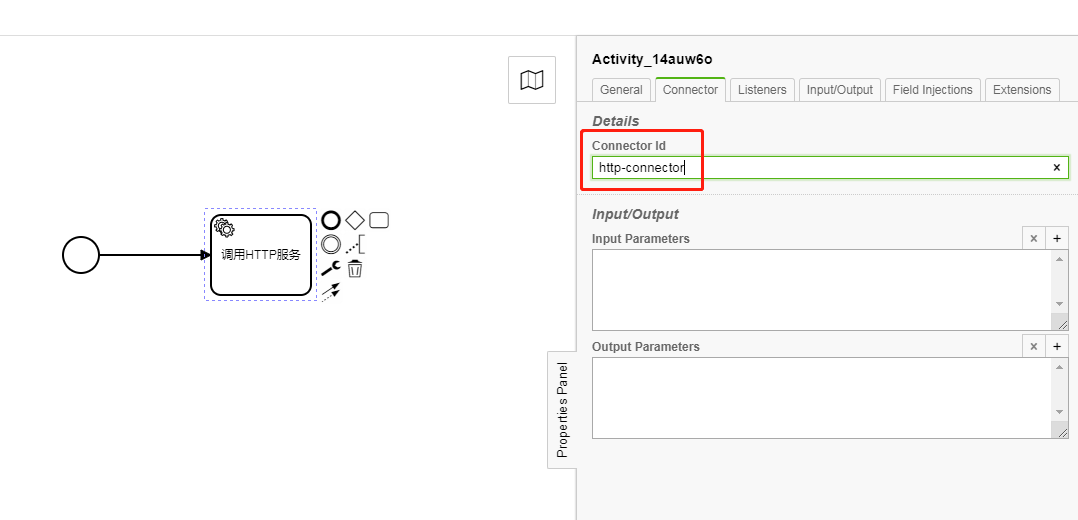

选择Conector之后，会新出现一个Tab页Connector，点击切换到这个标签页，在Connector Id输入框中添加http-connector：

注意：这里必须填写http-connector，这是Camunda引擎中一个预置好的Connector的ID。

image-20201230222601620

然后在这个ServiceTask的Input Parameters配置中，向这个Connector输入三个参数：method、headers、url。

  • Name是method，Type是Text，Value是GET。

    image-20201230223319382

  • Name是headers，Type是Map，点击Add Entry在下面添加键值对，Key为Accept，Value为application/json。

    image-20201230224217048

  • Name是url，Type是Text，Value是https://reqres.in/api/users/${userId}。

    image-20201230224317064

如果想要通过HTTP Body发送请求参数，那么就在Input Parameters中添加一个payload参数，类型设置为Map。

url设置的是提供HTTP服务的URL地址，当然你也不用自己专门去写一个Demo服务，也不需要费心思去部署它，已经有老外将一段演示用的代码部署在这个reqres.in网站上，通过这个API通过传入用户ID就可以查到这个用户的名字、邮箱、头像等信息，你可以先测试一下，打开浏览器访问https://reqres.in/api/users/1或https://reqres.in/api/users/2， 将会看到一串JSON格式的HTTP响应：

image-20201230231604984

https://reqres.in/api/users/${userId}，这里用到了一个流程实例变量，变量的名称是userId，使用变量的时候需要用美元符号和一对大括号将变量名包围起来，例如${userId}。

使用变量的好处是可以动态的构造请求URL，也就是在定义流程的时候不用“写死”了，那么这个变量在哪里设置呢？我们可以在StarEvent上为这个变量赋值，点击StartEvent，在Forms标签页新增一个表单字段，ID就是userId，类型是string。

image-20201230235726544

这样在Camunda Cockpit的TaskList管理界面的发起流程实例时，就会自动的生成这样一个表单输入框，输入的值就会被赋值给userId这个流程实例变量。

image-20210103225931128

只向服务器端发送HTTP请求是没有意义的，我们通常需要得到服务端的某些响应，例如，我们假设是要通过上面的API取得用户的邮箱地址。实现方案就是在Output Parameters添加一个输出值，Name为email，Type为Text，Value为${S(response).prop("data").prop("email")}。

image-20210103220710861

这里的email相当于指定了一个流程实例变量名，注意这个Type的下拉选项中选的是Text，表示当这个ServiceTask执行完成之后，会向这个变量email中设置一个值，值的内容是Value表达式解析出来的值。美元符号与一对花括号中间的是一个表达式：

  • 表达式以大写字母开头，表示变量的类型是一个字符串。

  • response是一个关键字表示的这个HTTP Connector返回的原始的响应对象。

  • prop方法可以返回某个对象的属性，参照下面的响应结果，先解析出data对象，再解析出data对象中的email属性。

1
2
3
4
5
6
7
8
9
10
11
12
13
{
    "data": {
        "id": 1,
        "email": "george.bluth@reqres.in",
        "first_name": "George",
        "last_name": "Bluth",
        "avatar": "https://reqres.in/img/faces/1-image.jpg"
    },
    "support": {
        "url": "https://reqres.in/#support-heading",
        "text": "To keep ReqRes free, contributions towards server costs are appreciated!"
    }
}

如果Output Parameters的Type选择的是Script，则可以在下面的Script Format输入框中输入JavaScript，Script Type下拉框中选择Inline Script：

1
2
3
4
// 方式一：使用Camunda Spin（Camunda Spin是一个库，用于在JVM上进行简单的XML和JSON处理）

var u = S(connector.getVariable("response")).jsonPath("data.email").element();
org.camunda.spin.Spin.JSON(u).mapTo(java.util.Map.class);
1
2
3
4
// 方式二：使用jackson json lib

var u = S(connector.getVariable("response")).jsonPath("data.email").element();
new com.fasterxml.jackson.databind.ObjectMapper().readValue(u, java.util.Map.class);

验证

在ServiceTask执行完成之后，Output Parameters中指定的变量会被赋值，我们为了验证这个变量设置成功，可以简单的在EndEvent的监听器里，打印出这个变量的值。

image-20210103224901552
